ZR家族大力士——ZRB

发表时间:2023/12/19 阅读量:266 来源: 深圳市速程精密科技有限公司

  ZR家族大力士ZRB系列它具备大推力、重负载、高速度、推力可达20kg的特性。

  ZRB系列介绍

  ZRB系列采用双伺服滚珠丝杆花键组结构,高效实现高速度、大位移、大推力。在推力、速度与负载能力方面达到特优水平,在行程 、定位精度和软着力方面也是优秀的。它的主战场为3C产品装配、贴合、贴辅料、贴标、贴膜, PCB异形插件,自动化移栽、搬运。

  ZRB系列特点

  1、可以满足客户不同品牌电机的使用,让使用工程人员更好发挥电机与ZR性能;

  2、具备大推力性能,适合需要有压力场合;

  3、能做到每秒300mm/s的高速,提高产能节拍;

  4、结构轻巧,可多台并联安装,扩展设备性能;

  5、适用场合广范;

  6、机械结构传动,性能稳定。

  ZRB系列产品

  ZRB系列拥有7款典型系列产品,分别是:ZRB-SS-8-P10系列、ZRB-SS-8-P2.5系列、ZRB-SS-8-P5系列、ZRB-SS-8-P2.5系列、ZRB-SS-12-P10系列、ZRB-SS-20-P10系列和ZRB-MM-8-P10系列。


1、ZRB-SS-8-P10系列



  产品特点:结构紧凑、双轴伺服、高速度、中空气路设计、可支持软着陆、大推力60N

  适用场景:贴标、贴膜、贴片、贴辅料、 异形插件、上下料

  型号说明:ZRB-S-S-8-P10-S40-C50-EC

  (系列编号-Z轴动力-R轴动力-出力轴直径-产品导程-有效行程-电机品牌-通讯方式)

  第一个S:Z轴动力为伺服电机

  第二个S:R轴动力为伺服电机

  8:出力轴直径为8mm

  P10:产品导程为10mm

  S40:有效行程S-40mm

  C50:汇川伺服50W

  EC:通讯方式为Ether CAT




2、ZRB-SS-8-P2.5系列


  产品特点:结构紧凑、双轴伺服、中空气路设计、可支持软着陆、大推力50N

  适用场景:贴标、贴膜、贴片、贴辅料、异形插件、上下料

  型号说明:ZRB-S-S-8-P2.5-S50-P50-EC

  (系列编号-Z轴动力-R轴动力-出力轴直径-产品导程-有效行程-电机品牌-通讯方式)

  第一个S:Z轴动力为伺服电机

  第二个S:R轴动力为伺服电机

  8:出力轴直径为8mm

  P2.5:产品导程2.5mm

  S50:有效行程S-50mm

  P50:松下伺服50W

  EC:通讯方式为Ether CAT



3、ZRB-SS-8-P5系列



  产品特点:结构紧凑、双轴伺服、中空气路设计、可支持软着陆、大推力60N

  适用场景:贴标、贴膜、贴片、贴辅料、 异形插件、上下料

  型号说明:ZRB-S-S-8-P5-S50-P50-EC-1

  (系列编号-Z轴动力-R轴动力-出力轴直径-产品导程-有效行程-电机品牌-通讯方式)

  第一个S:Z轴动力为伺服电机

  第二个S:R轴动力为伺服电机

  8:出力轴直径为8mm

  P5:产品导程5mm

  S50:有效行程S-50mm

  P50:松下伺服50W

  EC:通讯方式为Ether CAT

  1:传动比1:1



4、ZRB-SS-8-P2.5系列


  产品特点:结构紧凑、双轴伺服、中空气路设计、可支持软着陆、大推力50N

  适用场景:贴标、贴膜、贴片、贴辅料、 异形插件、上下料

  型号说明:ZRB-S-S-8-P2.5-S50-M50-SSC

  (系列编号-Z轴动力-R轴动力-出力轴直径-产品导程-有效行程-电机品牌-通讯方式)

  第一个S:Z轴动力为伺服电机

  第二个S:R轴动力为伺服电机

  8:出力轴直径为8mm

  P2.5:产品导程2.5mm

  S50:有效行程S-50mm

  M50:三菱伺服50W

  SSC:支持SSCNET通讯方式

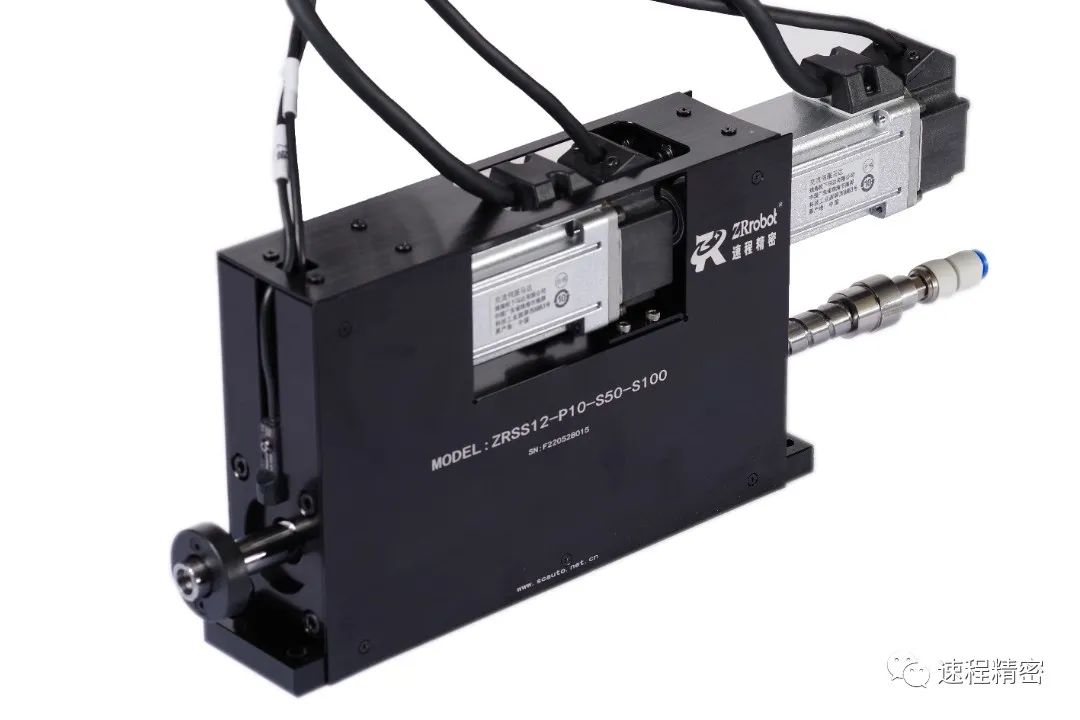

  5、ZRB-SS-12-P10系列



  产品特点:结构紧凑、双轴伺服、中空气路设计、可支持软着陆、超大推力180N

  适用场景:贴标、贴膜、贴片、贴辅料、 异形插件、上下料

  型号说明:ZRB-S-S-12-P10-S50-S100-EC

  (系列编号-Z轴动力-R轴动力-出力轴直径-产品导程-有效行程-电机品牌-通讯方式)

  第一个S:Z轴动力为伺服电机

  第二个S:R轴动力为伺服电机

  12:出力轴直径为12mm

  P10:产品导程10mm

  S50:有效行程S-50mm

  S100:士林伺服100W

  EC:通讯方式为Ether CAT



  6、ZRB-SS-20-P10系列



  产品特点:双轴伺服、重载10kg、中空多气路设计、可支持软着陆、超大推力690N

  适用场景: 异形插件、上下料

  型号说明:ZRB-S-S-20-P10-S100-T400-EC

  (系列编号-Z轴动力-R轴动力-出力轴直径-产品导程-有效行程-电机品牌-通讯方式)

  第一个S:Z轴动力为伺服电机

  第二个S:R轴动力为伺服电机

  20:出力轴直径为20mm

  P10:产品导程10mm

  S100:有效行程S-100mm

  T400:台达伺服400W

  EC:通讯方式为Ether CAT

  CNA:CNA总线



7、ZRB-MM-8-P10系列


款式1:ZRB-M-M-8-P10-S50-M28-EC


款式2:ZRB-M-M-8-P10-S50-MM28-EC


  产品特点:紧凑机身、中空气路、高速度、高性价比

  适用场景: 3C行业贴标、贴膜、贴片、贴辅料、微型零部件上下料

  型号说明:ZRB-M-M-8-P10-S50-M28-EC

  型号说明:ZRB-M-M-8-P10-S50-MM28-EC

  (系列编号-Z轴动力-R轴动力-出力轴直径-产品导程-有效行程-电机品牌-通讯方式)

  第一个M:Z轴动力为步进电机

  第二个M:R轴动力为步进电机

  8:出力轴直径为8mm

  P10:产品导程10mm

  S50:有效行程S-50mm

  M28:东方28步进

  MM28:鸣志28步进

  EC:通讯方式为Ether CAT
